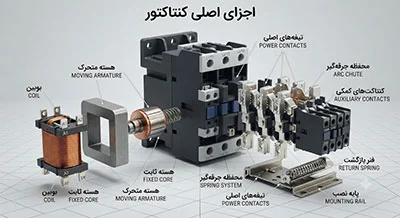

اجزای کنتاکتور چیست؟ معرفی بوبین، کنتاکت‌ها، هسته و تیغه‌ها

در دنیای پیچیده و حیاتی اتوماسیون صنعتی، کنتاکتورها نقش ستون فقرات را ایفا می کنند. این قطعات الکترومکانیکی، به مثابه قلب تپنده مدارات قدرت، وظیفه قطع و وصل جریان در موتورها، تجهیزات گرمایشی، روشنایی و دیگر بارهای الکتریکی را بر عهده دارند. اما برای تسلط واقعی بر نحوه عملکرد، انتخاب صحیح و عیب یابی مؤثر کنتاکتورها، تنها دانستن کاربرد آن ها کافی نیست؛ بلکه درک عمیق از اجزای داخلی و نحوه تعامل آن ها با یکدیگر، امری حیاتی است. این مقاله، شما را در کالبدشکافی کنتاکتور همراهی می کند تا با جزئیات هر یک از اجزای اصلی آن، از بوبین و هسته آهنی گرفته تا کنتاکت های اصلی و کمکی، آشنا شوید. هدف ما ارائه دانشی تخصصی و کاربردی است که به شما امکان می دهد تا نه تنها به یک کاربر، بلکه به یک تحلیل گر و متخصص در حوزه کنتاکتورها تبدیل شوید و در پروژه های خود با اطمینان و کارایی بیشتری عمل کنید.

🧭 بوبین (سیم پیچ) نیروی مغناطیسی را تولید می کند.

⏱️ هسته آهنی مسئول حرکت مکانیکی کنتاکت ها.

💰 کنتاکت ها (تیغه ها) قطع و وصل جریان الکتریکی.

💡 بوبین (سیم پیچ)؛ قلب تپنده کنتاکتور

بوبین، که گاهی اوقات سیم پیچ کنتاکتور نیز نامیده می شود، یکی از مهم ترین اجزای کنتاکتور است و در واقع قلب تپنده آن محسوب می شود. این بخش شامل یک سیم پیچ مسی است که به دور یک هسته مغناطیسی پیچیده شده است. زمانی که جریان الکتریکی به بوبین اعمال می شود، یک میدان مغناطیسی قوی ایجاد می کند. این میدان مغناطیسی، نیروی لازم برای جذب هسته متحرک و در نتیجه تغییر وضعیت کنتاکت ها را فراهم می آورد. ولتاژ تغذیه بوبین می تواند متفاوت باشد و باید با ولتاژ مدار فرمان همخوانی داشته باشد؛ این ولتاژ می تواند 24 ولت DC، 220 ولت AC یا 380 ولت AC باشد. انتخاب بوبین با ولتاژ صحیح، برای عملکرد مطمئن و ایمن کنتاکتور بسیار حیاتی است. سوختن بوبین یکی از رایج ترین مشکلات در کنتاکتورها است که معمولاً به دلیل نوسانات ولتاژ، گرمای بیش از حد یا خرابی عایق بندی رخ می دهد. بوبین ها معمولاً قابل تعویض هستند و در صورت خرابی می توان آن ها را جایگزین کرد.

⚙️ هسته آهنی (ثابت و متحرک)

هسته آهنی در کنتاکتور به دو بخش اصلی تقسیم می شود: هسته ثابت و هسته متحرک. هسته ثابت، بخشی از مدار مغناطیسی است که بوبین به دور آن پیچیده شده و در جای خود ثابت است. هسته متحرک، که معمولاً به کنتاکت های متحرک متصل است، در اثر نیروی مغناطیسی تولید شده توسط بوبین، به سمت هسته ثابت جذب می شود. این حرکت مکانیکی هسته متحرک است که باعث تغییر وضعیت کنتاکت ها (باز یا بسته شدن) می شود. جنس این هسته ها معمولاً از ورقه های نازک فولاد سیلیسیم (ورق ترانسفورماتور) است که برای کاهش تلفات جریان گردابی (Eddy Current) به صورت لایه ای ساخته و عایق بندی می شوند. کیفیت هسته آهنی و دقت در ساخت آن، تأثیر مستقیمی بر کارایی، طول عمر و صدای کنتاکتور دارد. هسته های نامرغوب می توانند باعث ایجاد صدای وزوز (Humming) در حین کار شوند که نشانه ای از لرزش و عدم جذب کامل هسته متحرک است. همچنین، وجود فاصله هوایی (Air Gap) در مسیر مدار مغناطیسی، می تواند بر نیروی جذب و در نتیجه عملکرد کنتاکتور تأثیر بگذارد.

⚡ کنتاکت های اصلی و فرعی (تیغه ها)

کنتاکت ها یا تیغه ها، نقاطی هستند که در کنتاکتور وظیفه برقراری و قطع اتصال الکتریکی را بر عهده دارند. این اجزا به دو دسته اصلی و فرعی (کمکی) تقسیم می شوند. کنتاکت های اصلی، که معمولاً سه عدد هستند، برای عبور جریان های بالا در مدار قدرت طراحی شده اند. این کنتاکت ها مستقیماً با بار الکتریکی (مانند موتور) در ارتباط هستند. جنس آن ها اغلب از آلیاژهای نقره، کادمیوم یا تنگستن است که مقاومت بالایی در برابر جرقه و فرسایش ناشی از جریان های بالا دارند. کیفیت متریال و طراحی این کنتاکت ها مستقیماً بر طول عمر و قابلیت اطمینان کنتاکتور تأثیر می گذارد. فرسایش یا سوختگی کنتاکت های اصلی می تواند منجر به افزایش مقاومت، گرم شدن بیش از حد و در نهایت خرابی کنتاکتور شود.

کنتاکت های فرعی یا کمکی، برای استفاده در مدار فرمان طراحی شده اند و جریان های بسیار پایین تری را عبور می دهند. این کنتاکت ها معمولاً به صورت نرمال باز (NO) یا نرمال بسته (NC) هستند و برای ایجاد اینترلاک های ایمنی، سیگنال دهی و کنترل های منطقی در مدار فرمان به کار می روند. تعداد و نوع کنتاکت های کمکی بسته به نوع کنتاکتور و کاربرد آن می تواند متفاوت باشد. این کنتاکت ها معمولاً از طریق یک مکانیزم مکانیکی به کنتاکت های اصلی متصل هستند و همزمان با آن ها تغییر وضعیت می دهند. شناخت دقیق تفاوت و کاربرد هر دو نوع کنتاکت، برای طراحی صحیح مدارات کنترل و قدرت ضروری است.

🛡️ محفظه یا بدنه (عایق بندی)

محفظه یا بدنه کنتاکتور وظیفه محافظت از اجزای داخلی در برابر عوامل محیطی مانند گرد و غبار، رطوبت و ضربات مکانیکی را بر عهده دارد. علاوه بر این، بدنه نقش حیاتی در عایق بندی الکتریکی بین بخش های مختلف کنتاکتور و همچنین بین کنتاکتور و محیط اطراف ایفا می کند. این امر برای جلوگیری از شوک الکتریکی و اتصال کوتاه بسیار مهم است. جنس بدنه معمولاً از مواد پلاستیکی مقاوم و عایق (مانند ترموپلاستیک یا باکالیت) ساخته می شود که دارای خواص مکانیکی و الکتریکی مناسبی هستند. طراحی بدنه باید به گونه ای باشد که تهویه مناسب برای دفع حرارت تولید شده در بوبین و کنتاکت ها فراهم شود. همچنین، بدنه باید در برابر حرارت و شعله مقاوم باشد تا در صورت بروز جرقه یا قوس الکتریکی، از گسترش آتش جلوگیری کند. کیفیت ساخت بدنه و مواد به کار رفته در آن، مستقیماً بر درجه حفاظت (IP Rating) کنتاکتور و قابلیت اطمینان آن در محیط های صنعتی مختلف تأثیر می گذارد. یک بدنه مستحکم و با کیفیت، طول عمر کنتاکتور را افزایش داده و نیاز به نگهداری را کاهش می دهد.

⚙️ فنر بازگشت و سایر متعلقات

علاوه بر اجزای اصلی که تاکنون به آن ها اشاره شد، کنتاکتور شامل مجموعه ای از قطعات و متعلقات کوچک تر نیز هست که هر یک نقش مهمی در عملکرد صحیح آن ایفا می کنند. یکی از این اجزا، فنر بازگشت است. این فنر وظیفه دارد پس از قطع جریان بوبین، هسته متحرک و کنتاکت ها را به حالت اولیه خود بازگرداند. کیفیت و استحکام این فنر برای عملکرد مطمئن کنتاکتور ضروری است؛ فنر ضعیف می تواند باعث عدم بازگشت کامل کنتاکت ها و در نتیجه بروز مشکلاتی مانند چسبندگی کنتاکت ها یا عدم قطع صحیح مدار شود. علاوه بر فنر، ترمینال های ورودی و خروجی برای اتصال سیم ها، پیچ های تنظیم و نگهدارنده ها، و همچنین محفظه های جرقه (Arc Chutes) نیز از دیگر متعلقات کنتاکتور هستند. محفظه های جرقه که معمولاً از صفحات فلزی یا سرامیکی ساخته شده اند، وظیفه خنثی کردن قوس الکتریکی ایجاد شده در هنگام قطع جریان توسط کنتاکت ها را بر عهده دارند. این قوس می تواند بسیار داغ و مخرب باشد و در صورت عدم کنترل، به کنتاکت ها آسیب جدی وارد کند. هر یک از این اجزا، هرچند کوچک به نظر برسند، اما در کنار هم یک سیستم یکپارچه و قابل اعتماد را تشکیل می دهند که برای کنترل ایمن و کارآمد بارهای الکتریکی ضروری است. آشنایی با این اجزا به شما کمک می کند تا درک عمیق تری از کنتاکتور داشته باشید.

کنتاکت های اصلی مدار قدرت جریان بالا، معمولاً NO

کنتاکت های کمکی مدار فرمان جریان پایین، NO یا NC

در مقابل، کنتاکت های کمکی (Auxiliary Contacts) برای استفاده در مدار فرمان طراحی شده اند و تنها جریان های بسیار پایین را عبور می دهند. این کنتاکت ها برای ایجاد منطق کنترل، اینترلاک های ایمنی، سیگنال دهی وضعیت (مانند روشن یا خاموش بودن بار) و اتصال به PLC یا سایر تجهیزات کنترلی به کار می روند. کنتاکت های کمکی می توانند به صورت نرمال باز (NO) یا نرمال بسته (NC) باشند و معمولاً به صورت ماژول های جداگانه به کنتاکتور اصلی اضافه می شوند، اگرچه برخی کنتاکتورها دارای کنتاکت های کمکی داخلی نیز هستند. تفاوت اصلی در ظرفیت جریان و کاربرد آن ها است؛ استفاده از کنتاکت کمکی در مدار قدرت به دلیل عدم تحمل جریان بالا می تواند منجر به سوختگی و خرابی فوری آن شود. همچنین، کنتاکت های کمکی به دلیل طراحی برای جریان های پایین، معمولاً از مواد با هزینه کمتر ساخته می شوند. در طراحی مدارات کنترل صنعتی، ترکیب هوشمندانه کنتاکت های اصلی و کمکی، امکان ایجاد سیستم های ایمن، کارآمد و انعطاف پذیر را فراهم می آورد. به عنوان مثال، از یک کنتاکت کمکی NO می توان برای روشن کردن چراغ سیگنال موتور روشن استفاده کرد، در حالی که از یک کنتاکت کمکی NC برای ایجاد اینترلاک ایمنی و جلوگیری از راه اندازی همزمان دو موتور بهره برد. این تمایز حیاتی، پایه و اساس هر طراحی موفق در اتوماسیون صنعتی است.

مرحله اول: تحریک بوبین. همه چیز با اعمال ولتاژ به ترمینال های بوبین آغاز می شود. این ولتاژ می تواند از یک کلید فشاری، سنسور، PLC یا هر دستگاه کنترلی دیگر تأمین شود. مرحله دوم: ایجاد میدان مغناطیسی. با عبور جریان از سیم پیچ بوبین، یک میدان مغناطیسی قوی در اطراف هسته آهنی ثابت ایجاد می شود. شدت این میدان به ولتاژ و جریان اعمالی و تعداد دور سیم پیچ بستگی دارد. مرحله سوم: جذب هسته متحرک. میدان مغناطیسی ایجاد شده، نیروی جاذبه ای را بر هسته آهنی متحرک وارد می کند. این هسته که به صورت مکانیکی به کنتاکت های متحرک متصل است، به سمت هسته ثابت جذب می شود. این حرکت باعث فشرده شدن فنر بازگشت می شود. مرحله چهارم: تغییر وضعیت کنتاکت ها. با حرکت هسته متحرک، کنتاکت های متحرک نیز جابجا می شوند. این جابجایی باعث می شود کنتاکت های اصلی که در حالت عادی باز (NO) هستند، بسته شده و مدار قدرت را وصل کنند. همزمان، کنتاکت های کمکی نیز وضعیت خود را تغییر می دهند؛ کنتاکت های NO بسته و کنتاکت های NC باز می شوند. این تغییر وضعیت، سیگنال های لازم را به مدار فرمان ارسال می کند. مرحله پنجم: قطع تحریک و بازگشت به حالت اولیه. زمانی که ولتاژ از بوبین قطع می شود، میدان مغناطیسی از بین رفته و نیروی جاذبه ای بر هسته متحرک وجود نخواهد داشت. در این لحظه، فنر بازگشت، هسته متحرک و کنتاکت ها را به حالت اولیه خود بازمی گرداند. کنتاکت های اصلی باز شده و مدار قدرت را قطع می کنند، و کنتاکت های کمکی نیز به وضعیت اولیه خود برمی گردند. این چرخه، اساس عملکرد کنتاکتور را تشکیل می دهد و درک دقیق آن برای عیب یابی و طراحی سیستم های کنترل بسیار مهم است. هرگونه نقص در هر یک از اجزا (مانند بوبین سوخته، هسته چسبیده یا فنر ضعیف) می تواند این چرخه را مختل کرده و منجر به عدم عملکرد صحیح کنتاکتور شود.

✅ نگهداری پیشگیرانه تمیز کردن دوره ای کنتاکت ها، بررسی اتصالات، و کنترل ولتاژ بوبین.

⚠️ مشکلات رایج سوختگی بوبین، چسبیدن کنتاکت ها، صدای وزوز هسته.

عیب یابی بوبین: اگر کنتاکتور پس از اعمال ولتاژ به بوبین عمل نمی کند، اولین قدم بررسی بوبین است. با استفاده از اهم متر، مقاومت بوبین را اندازه بگیرید. مقاومت بی نهایت نشان دهنده قطع شدن سیم پیچ و سوختگی بوبین است. همچنین، تغییر رنگ یا بوی سوختگی از بوبین نیز نشانه خرابی آن است. در صورت سوختگی بوبین، باید آن را با یک بوبین جدید با همان ولتاژ و فرکانس جایگزین کرد. عیب یابی هسته آهنی: صدای وزوز یا لرزش بیش از حد در کنتاکتور، معمولاً ناشی از مشکلات در هسته آهنی است. این مشکل می تواند به دلیل کثیفی یا وجود ذرات خارجی بین هسته ثابت و متحرک، خرابی فنر بازگشت، یا شکستگی حلقه های اتصال کوتاه (Shading Coils) در هسته باشد. تمیز کردن سطوح هسته و اطمینان از حرکت روان هسته متحرک می تواند مشکل را برطرف کند. در موارد جدی تر، ممکن است نیاز به تعویض کامل کنتاکتور باشد. عیب یابی کنتاکت ها (تیغه ها): سوختگی، فرسایش یا چسبندگی کنتاکت ها از مشکلات رایج است. سوختگی کنتاکت ها به دلیل عبور جریان بیش از حد، نوسانات ولتاژ، یا قطع و وصل مکرر بار در شرایط نامناسب رخ می دهد. برای بررسی کنتاکت ها، ابتدا باید کنتاکتور را از مدار خارج کرده و از قطع بودن برق اطمینان حاصل کنید. سپس با باز کردن محفظه، وضعیت ظاهری کنتاکت ها را بررسی کنید. کنتاکت های سوخته یا سیاه شده نیاز به تمیز کردن دقیق با سنباده نرم یا سوهان ظریف دارند. در صورت فرسایش شدید یا چسبندگی، باید کنتاکت ها را تعویض کرد. برخی کنتاکتورها امکان تعویض کنتاکت های اصلی را فراهم می کنند، در غیر این صورت باید کل کنتاکتور جایگزین شود. همچنین، با استفاده از مولتی متر در حالت تست پیوستگی، می توان وضعیت باز یا بسته بودن کنتاکت ها را بررسی کرد. بررسی محفظه و اتصالات: هرگونه ترک خوردگی یا شکستگی در بدنه کنتاکتور می تواند نشانه ای از آسیب مکانیکی یا گرمای بیش از حد باشد. اتصالات شل یا اکسید شده نیز می توانند باعث افزایش مقاومت، گرم شدن و افت ولتاژ شوند. همواره از سفت بودن پیچ های ترمینال و تمیز بودن اتصالات اطمینان حاصل کنید. رعایت این نکات نه تنها به افزایش طول عمر کنتاکتور کمک می کند، بلکه ایمنی سیستم را نیز تضمین می نماید.

ویژگی	کنتاکتور باکیفیت	کنتاکتور معمولی
جنس کنتاکت ها	آلیاژ نقره-تنگستن/کادمیوم	آلیاژهای با درصد نقره کمتر
عمر مکانیکی	بالا (۱۰ میلیون بار)	متوسط (۲-۵ میلیون بار)
مقاومت در برابر قوس	✅	⚠️
جنس بدنه	ترموپلاستیک مقاوم در برابر حرارت	پلاستیک معمولی
صدای وزوز (Humming)	کم یا بدون صدا	وجود دارد

کیفیت بوبین: بوبین های باکیفیت، دارای عایق بندی مناسب و سیم پیچ های دقیق هستند که در برابر نوسانات ولتاژ و گرمای بیش از حد مقاوم ترند. به دنبال کنتاکتورهایی باشید که بوبین های آن ها با استانداردهای بین المللی تولید شده و دارای عمر الکتریکی بالا باشند. همچنین، امکان تعویض آسان بوبین یک مزیت مهم محسوب می شود. کیفیت هسته آهنی: هسته های آهنی باکیفیت از ورقه های نازک فولاد سیلیسیم با عایق بندی مناسب ساخته می شوند که تلفات جریان گردابی را به حداقل می رساند و از ایجاد صدای وزوز جلوگیری می کند. دقت در ساخت و پرداخت سطوح هسته نیز برای جذب کامل و بدون لرزش هسته متحرک ضروری است. کیفیت کنتاکت ها (تیغه ها): این بخش شاید مهم ترین عامل در تعیین طول عمر کنتاکتور باشد. کنتاکت های اصلی باید از آلیاژهای مقاوم در برابر قوس و فرسایش ساخته شوند. به دنبال کنتاکتورهایی باشید که از آلیاژهای نقره-تنگستن یا نقره-کادمیوم با درصد خلوص بالا استفاده می کنند. این مواد در برابر حرارت ناشی از جرقه و جریان های بالا مقاومت بسیار خوبی دارند. همچنین، تعداد و کیفیت کنتاکت های کمکی نیز باید متناسب با نیازهای مدار فرمان شما باشد. کیفیت بدنه و محفظه: بدنه کنتاکتور باید از مواد عایق و مقاوم در برابر حرارت، ضربه و عوامل محیطی ساخته شده باشد. استانداردهای IP (Ingress Protection) می توانند راهنمای خوبی برای انتخاب کنتاکتور مناسب با محیط نصب باشند. یک بدنه مستحکم، از اجزای داخلی در برابر آسیب های فیزیکی و نفوذ گرد و غبار و رطوبت محافظت می کند. برند و استانداردها:انتخاب برند معتبر یکی از عوامل مهم در تضمین کیفیت، عملکرد و طول عمر کنتاکتور است. برندهایی مانند اشنایدر الکتریک با سابقه طولانی در تولید تجهیزات کنترل و حفاظت الکتریکی، به دلیل استفاده از متریال باکیفیت در ساخت بوبین، کنتاکت ها و سیستم های مغناطیسی، در بسیاری از پروژه های صنعتی مورد استفاده قرار می گیرند. استفاده از کنتاکتور اشنایدر در کاربردهایی که نیاز به دوام بالا، عملکرد پایدار و سازگاری با استانداردهای بین المللی دارند، می تواند انتخاب مناسبی باشد.

علاوه بر برندهای شناخته شده جهانی، برخی تولیدکنندگان دیگر نیز کنتاکتورهایی متناسب با نیازهای مختلف صنعتی و نیمه صنعتی ارائه می کنند. در میان این برندها، کنتاکتور ای تی آی نیز با توجه به طراحی استاندارد و تنوع مدل ها، برای برخی کاربردهای صنعتی، تابلوهای برق و مدارهای کنترل مورد استفاده قرار می گیرد. با این حال، هنگام انتخاب کنتاکتور مناسب نباید تنها به برند توجه کرد؛ بلکه عواملی مانند جریان نامی، نوع بار، تعداد دفعات قطع و وصل، شرایط محیطی نصب و کیفیت ساخت اجزای داخلی نیز باید بررسی شوند تا تجهیز انتخاب شده عملکردی مطمئن و طول عمر مناسبی داشته باشد.
